Eigenschaften

converts ist ein Bausatz, der die Digitalisierung von Märklin-Lokomotiven vereinfacht. Er besteht aus einer Platine und einer Steckerleiste und benötigt je nach Ausbauoption weitere elektronische Bauteile. converts wird anstelle des alten Umschaltrelais in die Lokomotive geschraubt. Der Motor muss noch auf Permanentmagnet umgerüstet werden (z.B. mit einem Hamo-Magneten). Nachdem alle Kabel an converts angeschlossen wurden, muss nur noch ein handelsüblicher Decoder mit MTC21-Schnittstelle aufgesteckt werden. Fertig...

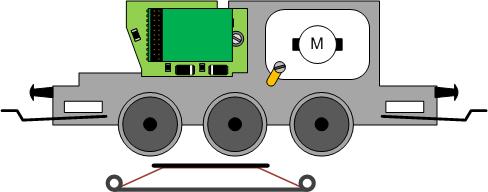

Im nachfolgenden Bild sehen Sie schematisch die Verwendung von converts in einer Lokomotive.

Schema converts

converts ist hellgrün dargestellt, der aufgesteckte Decoder dunkelgrün.

converts ist entstanden aus dem Gedanken, die Digitalisierung einer Lok für uns so einfach wie möglich zu machen. Aus dieser Idee entstand dieses Produkt. Wir lassen die Platinen bei einem deutschen Fertiger herstellen und kaufen die Bauteile bei deutschen Händlern.

Bilder von converts

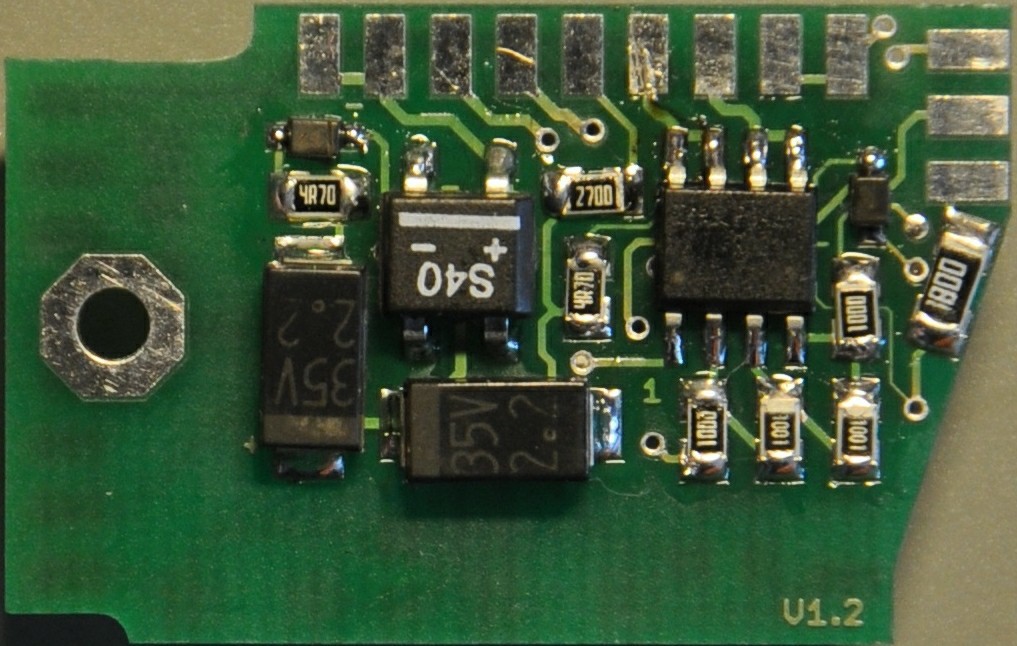

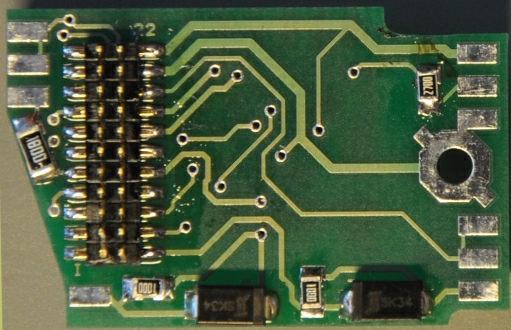

Decoderseite komplett bestückt	Rückseite komplett bestückt

Grundlegende Eigenschaften

converts ermöglicht eine einfache Digitalisierung von Märklin Lokomotiven. converts wird anstelle des Umschaltrelais einfach in die Lokomotive geschraubt, die Anschlüsse verkabelt und der Decoder aufgesteckt. converts liegt mit allen erprobten Decodern vollständig innerhalb des Lichtraums des Umschaltrelais. Der Decoder ist mechanisch stabil befestigt, die Verdrahtung ist vereinfacht, und der Decoder kann jederzeit ausgetauscht werden.
converts stellt die 21MTC Schnittstelle für Decoder mit der 21-poligen Steckverbindung bereit. Damit ist der Umbau zukunftssicher. Der Decoder kann jederzeit durch einfaches Ab- und wieder Aufstecken ersetzt werden. Damit die Anzahl der Kontakte nicht zu unübersichtlich wird und die Anschlusspads ausreichend groß bleiben, werden keine Sensor-Eingänge (nur für Sinus-Motoren o.ä.), kein Zugbus und kein AUX5 bzw. AUX6 der 21MTC-Schnittstelle unterstützt. Dies ist im Normalfall keine Einschränkung, da diese Signale beim Umbau nicht benötigt und meist von den Decodern auch nicht unterstützt werden.
Von ESU wurden LokPilot V3.0, V4.0 und Basic 1.0 erprobt, aber auch LokSound Decoder lassen sich verbauen. Decoder mit 21MTC der Firmen Lenz und Zimo konnten problemlos eingesetzt werden. Eine Liste von Decodern ist im Anhang der Anleitung aufgeführt.
Auch Delta-Lokomotiven können mit converts sehr einfach umgerüstet werden und überzeugen mit einem lastgeregelten Decoder durch optimierte Fahreigenschaften.
Der Anschluss für die Lokmasse wird durch die Schraubbefestigung sichergestellt.
Es sind ausreichend große Lötpads für Anschlusskabel an converts vorhanden und damit keine "Löt-Akrobatik" am kleinen Decoderbaustein mehr nötig.
Es gibt eine ausreichende Anzahl von Lötpads für gemeinsame Anschlüsse. So findet jeder Draht – auch der von der gemeinsamen Versorgungsspannung für Beleuchtung, Entkuppler etc. – sein eigenes Lötpad.
Kein Flackern der Lichter an der Lokomotive mehr bei fest mit Lokmasse verbundenen Fassungen. Mit der Entflacker-Option und handelsüblichen LED-Schraub-Birnchen ist das typische Flackern des Spitzensignals weg. Und das, ohne neue Kabel zu verlegen oder die Fassung auszutauschen!
Wenn man die Lok-Beleuchtung auf herkömmliche LEDs umrüsten will, kann der notwendige Vorwiderstand bereits auf converts bestückt werden. Keine fliegenden Bauteile mehr in der Lokomotive.
Für die Decoder, die keine Endstufe für Aux3 und Aux4 haben, bietet die Aux-Option den passenden Verstärker. Damit kann der Gesamtstrom der optionalen Aux3- und Aux4-Ausgänge bis zu 500mA betragen. Und dies ohne den Gleichrichter des Decoders zu belasten!
Verwenden Sie Decoder mit Leistungsausgängen für Aux3 und Aux4, so sind nur zwei Drahtbrücken auf der Platine notwendig, um diese auf die Anschlußpads zu legen. Sie haben die Wahl...
Wenn man die Bauteile für die Pufferoption bestückt, kann man auch direkt an converts die Pufferkondensatoren für die Decoderbetriebsspannung (5V) und – bei entsprechenden Platzverhältnissen – für die Versorgungsspannung (20V) von Motor und Licht anschließen. Dies verbessert noch einmal den Betrieb der Lokomotiven, z.B. bei Weichenüberfahrten. Bitte beachten Sie die Hinweise des Decoderherstellers in Bezug auf den Einsatz von externen Pufferkondensatoren. Einige Decoder (wie z.B. von ESU) lassen sich nicht mehr programmieren, obwohl der Einsatz solcher Kondensatoren vom Hersteller empfohlen wird.
Alle Optionen sind beliebig kombinierbar. So kann converts für jeden Lokumbau individuell aufgebaut werden, unnötige Bauteile werden vermieden und der Bestückungsaufwand wird minimiert.

Optionen

Wir bieten dieses Produkt als Bausatz an. Das Basis-Set enthält die Platine mit dem Stecker, die wenigen erforderlichen Bauteile und Befestigungsmaterial.
Die Optionen enthalten weitere Bauteile. Je nach Anforderung für den Umbau müssen diese Bauteile auf converts bestückt werden.

Bausatz	Beschreibung
converts Basis	Der Basisbausatz enthält die Platine mit bestückter Steckerleiste und einem Befestigungssatz. Damit stehen zur Verfügung: Motoranschluß Licht hinten/vorne Aux1/Aux2 (*) Lautsprecher (ab Platinenversion 1.3)
Entflacker-Option	Zusätzliche Bauteile, um das Flackern des Lichtes zu verhindern. Diese Option ist immer dann notwendig, wenn die Fassungen für die Beleuchtung in der Lok einseitig mit der Lokmasse verbunden ist. Die Original-Birnchen müssen durch LEDs passend zur Fassung ersetzt werden (nicht in der Option enthalten).
Aux-Option	Zusätzliche Bauteile für die Verstärkung von Aux3 und Aux4. Dies ist notwendig bei Decodern, die unverstärkte Ausgänge bei Aux3 und Aux4 haben (Logikausgänge). Die Aux-Option stellt eine eigne Leistungsstufe bereit und liefert insgesamt einen Strom bis max. 500mA, ohne den Decoder zu belasten (auch nicht den Gleichrichter des Decoders). (**)
Puffer-Option	Viele Decoder-Hersteller empfehlen auch den Einsatz von externen Puffer-Kondensatoren, die kurze Spannungsunterbrechungen überbrücken sollen. Der Kondensator für die 5V-Betriebsspannung des Decoders findet noch neben der Platine im Lichtraum des Umschaltrelais Platz und kann direkt an die Platine angelötet werden. Der etwas größere Kondensator um die Versorgungsspannung zu puffern (Verbraucher) ist nur für Loks mit ausreichend Platz im Inneren geeignet. Die notwendigen Beuteile und die Kondensatoren sind in dieser Option vorhanden. Achtung: einige Decoder lassen sich bei angeschlossenen Pufferkondensatoren nicht programmieren (z.B. von ESU). Anleitung des Decoders beachten!

(*): Bei Decodern, die Leistungsverstärker an Aux3 bzw. Aux4 haben (kein Logikausgänge), kann Aux3 und Aux4 verwendet werden. Es müssen lediglich zwei Drahtbrücken auf die Platine gelötet werden.
In diesem Fall darf kein Decoder aufgesteckt werden, der Logikausgänge bereitstellt (generelles Inkompatibilitätsproblem der Decoder)!
(**): Bei bestückter Aux-Option funktionieren die Aux-Ausgänge Aux3 und Aux4 nur dann, wenn der Decoder Logikausgänge besitzt. Die Verstärker der Aux-Option können nachträglich deaktiviert (entfernen von 2 Widerständen) und die Endstufe überbrückt werden, um Decoder mit verstärkten Aux3- und Aux4- Ausgängen zu benutzen.

Alle diese Optionen können kombiniert bestückt werden.

Um die Kosten attraktiv zu halten, wird converts als fertiges Grundmodul (converts Basis) angeboten. Die Optionen kann der Modellbauer dann selbst auflöten.

Für diejenigen, der keine SMD-Bauteile löten wollen, bieten wir converts mit bestückter Entflacker-Option an.
Andere Varianten auf Anfrage.
